水力分級箱

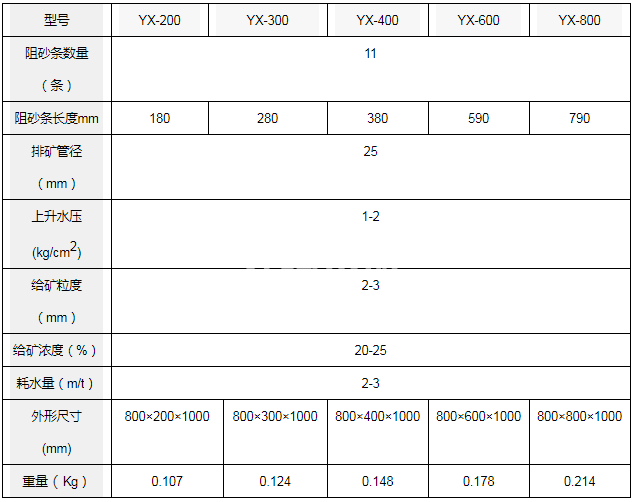

水力分級箱技術參數

水力分級箱介紹

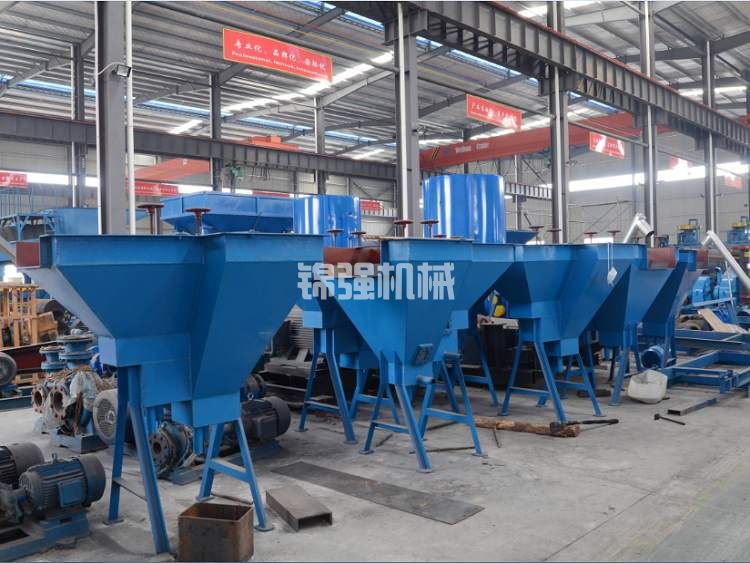

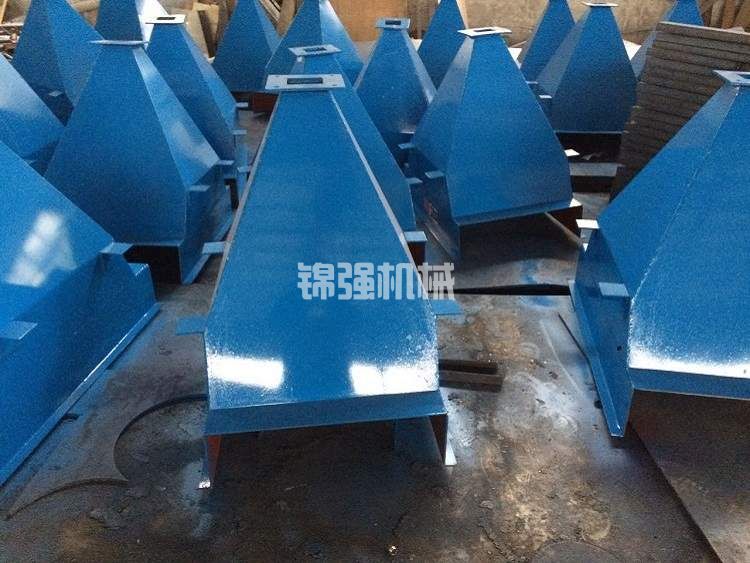

水力分級箱是一個鐵角錐箱，上部有楔形阻砂條，下部有分級箱底閥。通常由一系列寬度從200毫米到800毫米的分級箱與普通水槽相連，沉砂由粗到細排出。是一種選礦通用的水分分級設備。

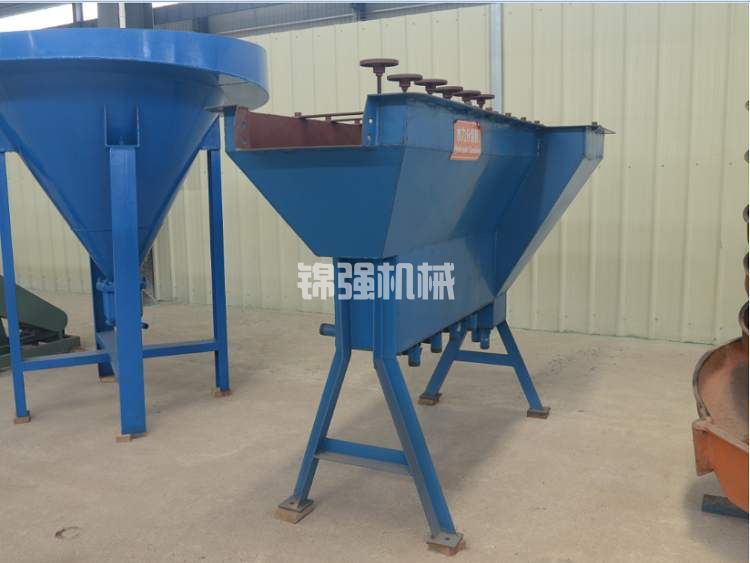

槽式水力分級箱又稱典瓦(Denver)型水力分級箱，是擾沉降條件的水分分級設備。機體形狀為一角錐形箱，箱內垂直隔板分為4~8個分級室。每間房間的斷面積為200mm×200mm。篩板設置在離室底一定高度。

水力分級設備工作原理。

篩板上有36~72個直徑為3~5毫米的篩孔。壓力水從篩板下方進入，通過篩孔向上流動。礦粒群懸浮在篩板上方，干涉沉降分層。粗顆粒通過篩板中心孔排出，排出由錐形塞控制。礦漿從一側進入，依次進入每個房間，每個房間的上升速度逐漸降低，從而得到從粗到細的各級產品。分級室內上升水速分布是否均勻，對分級效果有重要影響。減少篩孔，相應增加篩孔數量，可以在一定程度上提高效果。但是水速分布不均是必然的。二次回流攪拌效率低的重要原因。

水力分級箱可用于洗滌粘土礦物；水力分級設備作為輔助作業，也可用于磨礦循環的預分級、檢查分級、控制分級，或用于脫水脫泥；作為準備作業，可用于選擇搖床等水分分級設備。
